چگونه فولاد نورد گرم به یکپارچگی سازه در ساختمان ها کمک می کند

ساختمان‌های تجاری و صنعتی مدرن باید جاه‌طلبی معماری را در مقابل واقعیت‌های سخت تحمل بار متعادل کنند. یکپارچگی سازه کاملاً متکی به موادی است که قادر به مدیریت نیروهای شدید فشاری، برشی و خمشی هستند. شما به سادگی نمی توانید خطر شکست فاجعه بار در محیط های ساختاری سنگین را به خطر بیندازید.

فولاد نورد گرم به عنوان ماده پایه برای اکثر پروژه های ساختمانی سنگین در سراسر جهان عمل می کند. با این حال، انتخاب گرید سازه ای مناسب مستلزم درک رفتارهای مکانیکی خاص تحت تنش بسیار زیاد است. مهندسان همچنین باید واقعیت های ابعادی متمایز و محدودیت های محیطی را در طول مرحله طراحی پروژه در نظر بگیرند.

این راهنما مکانیک مهندسی زیربنایی این مصالح ساختمانی مهم را تجزیه می کند. ما پروفایل های ساختاری مختلف را برای کمک به شما در بهینه سازی توزیع بار به طور موثر مقایسه می کنیم. شما ملاحظات انطباق حیاتی و ایمنی آتش نشانی را برای کاهش خطر بررسی خواهید کرد. در نهایت، ما یک چارچوب محکم برای ارزیابی شرکای تامین ارائه می کنیم تا اطمینان حاصل شود که چارچوب ساختاری شما از ابتدا تا انتها کیفیت دسته ای ثابت را حفظ می کند.

خوراکی های کلیدی

• استحکام همگن: فرآیند نورد در دمای بالا (1100 درجه سانتیگراد تا 1250 درجه سانتیگراد) ساختار دانه را اصلاح می کند و ترکیبی از استحکام تسلیم بالا و انعطاف پذیری میکرو را ارائه می دهد که از شکستگی شکننده تحت بارهای سنگین جلوگیری می کند.

• مشخصات پروفیل: نیروهای ساختاری مختلف به پروفیل های متمایز نیاز دارند، از تیرهای I برای پشتیبانی از دهانه تا فولاد نورد داغ مربع برای فشرده سازی عمودی.

• محدودیت های مواد: فولاد نورد گرم یک راه حل جهانی نیست. این نیاز به کاهش ضد حریق خاص (ASTM E119) دارد و تحمل ابعادی وسیع تری در مقایسه با جایگزین های نورد سرد دارد.

• کاربرد هدفمند: این به طور دقیق برای چارچوب های سازه ای (خمش و فشرده سازی) به جای تقویت بتن (کشش) استفاده می شود، که نیاز به تولید کننده پروفیل های فولادی پیشرفته برای کیفیت دسته ای ثابت دارد.

بنیاد مهندسی: چرا نورد داغ انعطاف پذیری سازه را به حرکت در می آورد

مکانیسم تبلور مجدد

فولاد زمانی که در معرض گرمای شدید قرار می گیرد دچار یک دگرگونی فیزیکی اساسی می شود. سازندگان شمش های فولادی خام را بالاتر از دمای تبلور مجدد آنها، معمولاً بین 1100 تا 1250 درجه سانتیگراد گرم می کنند. رسیدن به این آستانه حرارتی به فلز امکان می دهد تا انعطاف پذیری بالایی داشته باشد. سپس غلتک های صنعتی می توانند فولاد درخشان را به اجزای ساختاری عظیم تبدیل کنند. از آنجایی که این شکل دهی در بالای نقطه تبلور مجدد رخ می دهد، فولاد دانه های جدید و بدون عیب را تشکیل می دهد. این یکپارچگی ساختاری کامل را در طول فرآیند تغییر شکل شدید حفظ می کند.

ساختار دانه و میکرو انعطاف پذیری

فاز خنک کننده بعدی نقشی به همان اندازه در عملکرد مواد دارد. همانطور که فولاد شکل در دمای اتاق سرد می شود، ساختار دانه داخلی آن عادی می شود. این خنک کننده طبیعی یک ماده بسیار همگن ایجاد می کند. همگنی نقاط ضعف درونی را از بین می برد. در نتیجه محصول نهایی به راحتی فشار ضربه ای بالا را جذب می کند. بارهای دینامیکی مانند ارتعاشات صنعتی مداوم ناشی از ماشین آلات سنگین یا نیروهای برشی شدید باد شدید را به راحتی تحمل می کند.

مهمتر از آن، این ساختار دانه نرمال شده درجه بسیار مهمی از انعطاف پذیری میکرو را معرفی می کند. ساختارهای دنیای واقعی تحت فشارهای محیطی کمی تغییر می کنند. انعطاف پذیری میکرو تضمین می کند که چارچوب به جای تجربه یک شکستگی شکننده ناگهانی و فاجعه بار، کمی خم می شود.

استحکام تسلیم در مقابل مقاومت کششی

مهندسان فلزات ساختاری را با استفاده از دو معیار اصلی ارزیابی می کنند: استحکام تسلیم و استحکام کششی. استحکام تسلیم حداکثر تنشی را که یک ماده می تواند قبل از تغییر شکل دائمی تحمل کند را مشخص می کند. استحکام کششی نقطه شکست نهایی را اندازه گیری می کند. برای قاب‌های ساختمان اولیه، پل‌ها و دهانه‌های بزرگ انبارهای صنعتی، مقاومت تسلیم نگرانی اصلی باقی می‌ماند.

مقاطع سازه باید بارهای پایدار عظیم را بدون افتادگی تحمل کنند. اجزای نورد گرم نسبت های قدرت تسلیم استثنایی را ارائه می دهند. این معیار خاص آنها را به انتخاب اصلی برای ایجاد فضاهای باز عظیم تبدیل می کند که اغلب به دهانه های ساختاری بدون پشتوانه 20 تا 40 متری دست می یابند.

پروفیل های ساختاری هسته و کاربردهای باربر

بردارهای مختلف نیروی فیزیکی به سطوح مقطع مهندسی شده خاص نیاز دارند. استفاده از پروفیل اشتباه در یک سناریوی باربر خطر سازه ای شدید را معرفی می کند.

I-Beams و H-Beams

تیرهای I و پرتوهای H نشان دهنده ستون فقرات پشتیبانی دهانه افقی هستند. می‌توانیم منطق ساختاری آنها را به دو بخش مجزا تقسیم کنیم: فلنج‌ها و وب. فلنج های افقی عریض برای مقاومت در برابر گشتاورهای خمشی ناشی از گرانش رو به پایین عمل می کنند. در همین حال، شبکه عمودی جامد استحکام برشی هسته مورد نیاز برای توزیع آن بارهای عمودی سنگین را به طور یکنواخت در سراسر ستون های نگهدارنده فراهم می کند. این هندسه وزن کلی مواد را به حداقل می رساند و در عین حال ظرفیت دهانه را به حداکثر می رساند.

فولاد مربع نورد گرم

ستون‌های عمودی و چارچوب‌های تجهیزات سنگین به شدت بر آن‌ها تکیه دارند فولاد نورد گرم مربع . سطح مقطع متقارن یک پروفیل مربعی ظرفیت باربری یکسان را در امتداد هر دو محور اصلی ارائه می دهد. این تقارن استحکام یکنواخت فوق‌العاده‌ای را در برابر نیروهای پیچشی ایجاد می‌کند. زمانی که ساختمان‌های صنعتی به مهاربندی متقاطع قوی برای جلوگیری از نوسانات جانبی در طول رویدادهای لرزه‌ای نیاز دارند، مهندسان به طور مداوم پروفیل‌های مربعی را برای قفل کردن سازه در جای خود مشخص می‌کنند.

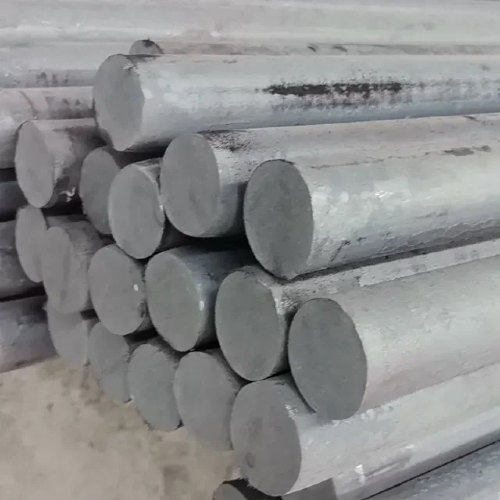

نورد گرم فولاد گرد

در حالی که مقاطع مربعی فشرده سازی مستقیم را انجام می دهند، فولاد نورد گرم در محیط هایی که دارای نیروهای جانبی چند جهته هستند برتری دارد. مهندسان از پروفیل های گرد عظیم برای محورهای سنگین، پین های ساختاری و تکیه گاه های پایه عمیق استفاده می کنند. یک مقطع دایره ای به طور ذاتی فاقد گوشه های ضعیف است. تنش ورودی را به طور یکنواخت در کل محیط خود پخش می کند و برای ستون های باربر تخصصی که با جریان های باد یا آب متغیر روبرو هستند ایده آل است.

لوله های سازه ای و مقاطع لوله ای

بخش های ساختاری توخالی یا لوله ها نسبت مقاومت به وزن فوق العاده بالایی را ارائه می دهند. آنها در حالی که از مواد خام بسیار کمتری نسبت به میله های جامد استفاده می کنند، استحکام بسیار زیادی را ارائه می دهند. پروژه‌های ساختمانی مدرن از بخش‌های لوله‌ای برای قاب‌های معماری در معرض دید و خرپاهای سقف استفاده می‌کنند. به عنوان یک مزیت مهندسی اضافی، فضای داخلی توخالی به راحتی مکانیک های داخلی، مسیریابی مجرای الکتریکی یا لوله کشی را به صورت ایمن و دور از دید در خود جای می دهد.

نمودار برنامه پروفایل

نمایه سازه ای	نیروی اولیه مقاومت کرد	برنامه معمولی
I-Beams / H-Beams	ممان خمشی و برش عمودی	تیرچه های کف، دهانه پل ها، خرپاهای سقف عظیم
مقاطع مربع	فشرده سازی و پیچش عمودی	ستون های اولیه، قاب تجهیزات سنگین، مهاربندی متقاطع
بخش های گرد	نیروی جانبی چند جهته	تکیه گاه های پایه، پین های ساختاری، محورهای سنگین
لوله های لوله ای	خمش پیچیده (از استحکام بالا به وزن)	قاب های معماری در معرض، قاب های فضایی

ارزیابی مواد هدف: جایی که فولاد نورد گرم مناسب می شود (و جایی که نمی شود)

خطاهای تدارکات اغلب زمانی رخ می دهد که تیم های پروژه محدودیت های مهندسی خاص کلاس های فلزی مختلف را اشتباه درک کنند. ما باید مرزهای روشنی برای کاربردهای مواد ایجاد کنیم.

میله های فولادی نورد گرم در مقابل TMT

ما باید نقش‌های مهندسی متمایز جداکننده این مواد را برای جلوگیری از همپوشانی خطرناک تدارکات روشن کنیم. میله های TMT (Termo Mechanically Treated) تحت یک فرآیند خاموش کردن تخصصی قرار می گیرند. آنها به شدت برای مقاومت در برابر نیروهای کششی در داخل دال های بتنی ریخته شده طراحی شده اند. بتن فشار را به خوبی تحمل می کند اما تحت کشش از بین می رود. نوارهای TMT دقیقا این مشکل را حل می کند. برعکس، بخش های نورد گرم به تنهایی ایستاده اند. آنها برای تحمل نیروهای خمشی، فشاری و برشی مستقیم در چارچوب های در معرض یا اولیه طراحی شده اند. شما نمی توانید یکی را جایگزین دیگری کنید.

فولاد نورد گرم در مقابل فولاد شکل‌دهی سرد (CFS)

صنعت ساخت و ساز شاهد تغییر گسترده ای به سمت فولاد شکل گرفته سرد (CFS) بوده است. توسعه دهندگان CFS را برای ساختمان های مدولار سبک وزن، مونتاژ سریع و جوش صفر ترجیح می دهند. با این حال، CFS محدودیت های فیزیکی سختی دارد. شما باید مواد نورد گرم سنتی را به عنوان یک نیاز غیرقابل مذاکره برای محیط های صنعتی سنگین، چند طبقه یا با بار بالا قرار دهید. CFS به سادگی فاقد جرم ساختاری و انعطاف پذیری فشاری لازم برای پشتیبانی از جرثقیل های سقفی چند تنی یا تجهیزات تولیدی سنگین است.

مبادله تحمل بعدی

ما باید به طور شفاف در مورد واقعیت های سطحی بحث کنیم. نورد گرم در دماهای شدید رخ می دهد. همانطور که فلز به طور طبیعی در هوای آزاد سرد می شود، دو اتفاق می افتد. اول، سطح با اکسیژن واکنش می دهد تا یک لایه زبر و پوسته پوسته به نام 'مقیاس آسیاب' را تشکیل دهد.

اشتباه رایج: مشخص کردن این ماده برای پوشش‌های معماری با تلورانس محکم بدون برنامه‌ریزی برای ماشین‌کاری ثانویه.

انتظارات روشنی را تعیین کنید. این ماده برای قاب های ساختاری ناهموار پنهان شده در پشت دیوار خشک یا پوشش داده شده با رنگ صنعتی کاملاً مناسب است. اگر پروژه شما نیاز به فلزکاری بدون عیب و نقص زیبایی شناختی دارد، فولاد نورد سرد انتخاب برتر باقی می ماند.

خلاصه مقایسه مواد

نوع مواد	عملکرد اولیه	نقاط قوت سازه ای	محدودیت های شناخته شده
بخش های نورد گرم	چارچوب های باربر اولیه	مقاومت فشاری عظیم، میکرو انعطاف پذیری	سطح مقیاس آسیاب، تحمل ابعادی کمتر
میله های TMT	تقویت بتن	مقاومت کششی بالا، به خوبی به بتن می چسبد	بی فایده برای پوشش ساختاری در معرض
فولاد شکل‌دهی سرد (CFS)	قاب بندی سبک	ابعاد دقیق، مونتاژ سریع پیچ	فاقد جرم برای بارهای صنعتی سنگین

کاهش خطر: آستانه های دما و استانداردهای انطباق

آسیب پذیری حرارتی فولاد

علیرغم استحکام بسیار زیاد، فولاد آسیب پذیری حرارتی حیاتی دارد. ما باید به داده های شواهد محور در مورد تأثیر گرما نگاه کنیم. فولاد سازه ای در حدود 400 درجه فارنهایت (204 درجه سانتیگراد) استحکام مهندسی شده خود را از دست می دهد. با بالا رفتن دما در هنگام آتش سوزی ساختمان، وضعیت به سرعت رو به زوال می رود. در دمای 1100 درجه فارنهایت (593 درجه سانتیگراد)، چارچوب می تواند تا 50 درصد از ظرفیت باربری خود را از دست بدهد. تحت بارهای معمولی، این از دست دادن ناگهانی یکپارچگی سازه، خطر سقوط فوری و بحرانی ایجاد می کند.

استراتژی های مهندسی نسوز

قوانین ساختمانی مدرن الزامات کاهش سختگیرانه را برای حفظ یکپارچگی سازه در طول یک رویداد آتش سوزی الزامی می کند. مهندسان ایمنی از چندین استراتژی متمایز برای جداسازی چارچوب فلزی از گرمای شدید استفاده می کنند:

1. پوشش های تشدید کننده: پیمانکاران رنگ تخصصی را مستقیماً روی فلز اعمال می کنند. هنگامی که در معرض گرمای شدید قرار می گیرد، این پوشش به شدت منبسط می شود. به یک مانع فوم حرارتی ضخیم و مبتنی بر کربن تبدیل می‌شود و مواد هسته را عایق می‌کند.

2. اسپری های سیمانی: در پروژه های صنعتی اغلب از مخلوط های سیمانی سنگین و گچ مانند استفاده می شود که مستقیماً روی تیرها پاشیده می شود. این یک سپر حرارتی قوی و بسیار مؤثر ایجاد می کند.

3. پوشش‌های پشم معدنی: برای مناطق پنهان، تیم‌های نصب، ستون‌ها را در پتوهای پشم معدنی متراکم می‌پیچند و از نظر فیزیکی مانع انتقال حرارت می‌شوند.

استانداردهای تست صنعت

مهندسان و معماران ایمنی باید مطابقت مواد را از طریق چارچوب‌های آزمایشی دقیق تأیید کنند. وقتی زندگی در خطر است، نمی توانید بر فرضیات تکیه کنید. ارزیابی مواد در برابر آزمایش های ظرفیت باربری انجام شده تحت شبیه سازی آتش فعال. استانداردهای طلای اولیه شامل ASTM E119، UL 263 و ISO 834 است. این پروتکل‌های آزمایشی دقیقاً تایید می‌کنند که یک پرتوی خاص چقدر می‌تواند بار طراحی‌شده خود را در حالی که در شعله‌های آتش می‌سوزاند تحمل کند و زمان تخلیه کافی را برای ساکنان ساختمان تضمین می‌کند.

منطق تدارکات: انتخاب یک تولید کننده پروفیل های فولادی سطح بالا

سازگاری دسته ای و قابلیت ردیابی

یکپارچگی ساختاری در مقیاس بزرگ کاملاً به قوام متالورژیکی در گرمای چند ماده متکی است. یک دسته ضعیف می تواند کل یک طبقه ساختمان را به خطر بیندازد. قابل اعتماد تولید کننده پروفیل های فولادی سطح بالا باید گزارش های جامع تست آسیاب (MTR) را برای هر تحویل ارائه دهد. این اسناد ترکیب شیمیایی دقیق آلیاژ را تأیید می کند. آن‌ها همچنین ثابت می‌کنند که مواد با آستانه‌های بازده سخت‌گیرانه مطابقت دارد. قابلیت ردیابی این اطمینان را ایجاد می کند که مهندسان می توانند هر پرتو منفردی را به کوره اصلی کارخانه ردیابی کنند.

سفارشی سازی و ظرفیت مقیاس

ساخت و ساز صنعتی به ندرت متکی به راه حل های خارج از قفسه است. تاسیسات پیچیده نیازمند مشخصات مهندسی سازه دقیق هستند. شما باید شریک تولیدی را بر اساس ظرفیت مقیاس فیزیکی آنها ارزیابی کنید. آیا آنها می توانند پروفایل های متنوع و به شدت سفارشی شده تولید کنند؟ آیا آنها زیرساخت لجستیکی لازم برای رسیدگی به تحویل ساختاری عظیم در یک جدول زمانی پروژه را دارند؟ یک شریک توانا از تاخیرهای شدید گلوگاه در مرحله نعوظ جلوگیری می کند.

قابلیت های پیش ساخت و درمان

در نهایت، تامین کنندگان را بر اساس خدمات ثانویه ارزش افزوده آنها ارزیابی کنید. فولاد خام قبل از نصب نیاز به آماده سازی قابل توجهی دارد. به دنبال تاسیساتی باشید که برش و پیش حفاری دقیق را برای مجموعه های پیچ ارائه می دهد. انتقال این فرآیندها به محیط کارخانه کنترل شده به طور چشمگیری مونتاژ در محل را تسریع می کند. علاوه بر این، گزینه های درمان سطحی آنها را ارزیابی کنید. برای پروژه هایی که در محیط های خشن و خورنده قرار دارند، تامین کننده باید خدمات گالوانیزه حرفه ای را برای مدیریت اکسیداسیون و محافظت از چارچوب زیرین ارائه دهد.

نتیجه گیری

یکپارچگی سازه نتیجه تطبیق فیزیک مواد مناسب با خواسته های خاص ساختمان است. فولاد نورد گرم همچنان قهرمان بلامنازع چارچوب های پر استرس و بار سنگین است. ترکیب منحصر به فرد آن از استحکام تسلیم همگن و انعطاف پذیری ریز از شکستگی های شکننده فاجعه بار تحت فشار زیاد جلوگیری می کند.

برای پیشرفت موفقیت آمیز، مهندسان سازه، معماران، و تیم های تدارکات باید اقدام عمدی انجام دهند. ابتدا، تمام محاسبات بار را با پروفیل های خاص که برای آن نیروها مناسب تر است، تراز کنید. در مرحله بعد، تلورانس های ابعادی و استراتژی های ضد حریق را وارد فازهای اولیه طراحی کنید. در نهایت، ارزیابی های دقیق تامین کننده را آغاز کنید. تقاضای انطباق، ثبات تقاضا، و اصرار بر شفافیت آزمایشی مطلق برای تضمین ایمنی بلندمدت دارایی‌های ساختاری شما.

سوالات متداول

س: آیا می توان از فولاد نورد گرم در محیط های بسیار سرد استفاده کرد؟

پاسخ: بله، اما شما باید نمرات دقیق فولاد با دمای پایین را مشخص کنید. فولاد کربن استاندارد می تواند در شرایط زیر صفر شکننده شود. مهندسان به موادی نیاز دارند که برای چقرمگی ضربه در دمای پایین آزمایش شوند، که معمولاً از طریق آزمایش Charpy V-Notch تأیید می‌شوند تا اطمینان حاصل کنند که چارچوب در طول یخ‌های عمیق شکسته نمی‌شود.

س: مقیاس آسیاب چگونه بر جوشکاری اتصالات ساختاری نورد گرم تأثیر می گذارد؟

A: مقیاس آسیاب مانعی حاوی اکسیژن و ناخالصی های به دام افتاده ایجاد می کند. اگر دست نخورده بماند، باعث تخلخل خطرناک و آخال های ضعیف در حوضچه جوش می شود. جوشکارها باید قبل از جوشکاری سازه، نواحی اتصال را آسیاب یا منفجر کنند تا به فلز براق و لخت تبدیل شود تا از اتصال کاملاً یکپارچه اطمینان حاصل شود.

س: حداکثر دهانه بدون تکیه گاه قابل دستیابی با فولاد سازه ای نورد گرم چقدر است؟

پاسخ: در سوله‌های صنعتی معمولی و انبارهای تجاری، چارچوب‌های سازه‌ای نورد گرم به طور واقع بینانه به دهانه‌های بدون پشتیبانی ۲۰ تا ۴۰ متری می‌رسند. فاصله دقیق کاملاً به عمق مهندسی شده تیرهای I و کل بار پیش بینی شده سقف بستگی دارد.
